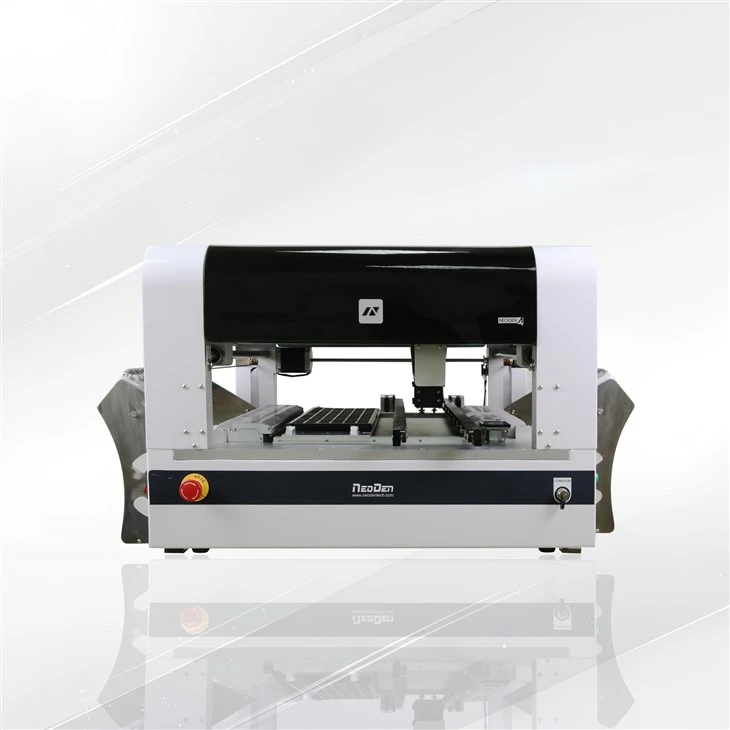

Panoramica di NeoDen 4
Marca e modello: NeoDen 4
Aree di applicazione: adatto per la prototipazione di prodotti, produzione di volumi medio-piccoli, istruzione e ricerca, ecc.
Vantaggi principali: alta precisione, alta compatibilità, alta efficienza e automazione.
Evidenzia e dettagli
Sistema a doppia visione-leader del settore
NeoDen 4 è dotato di doppie telecamere industriali ad alta-precisione verso l'alto e verso il basso in grado di identificare e calibrare simultaneamente diversi componenti.
Il sistema di visione calcola le deviazioni di posizione (X-Y e rotazione) tra componenti e ugelli, applicando correzioni in tempo reale-per garantire un posizionamento ad alta-precisione da componenti ultra-piccoli 0201 a BGA o componenti irregolari fino a 32x32 mm (passo pin 0,5 mm).
4 teste di posizionamento ad alta-precisione con velocità eccezionale
Dotato di quattro teste di posizionamento ad alta-precisione con un design flottante, completamente simmetrico e altamente accoppiato che consente una rotazione di ±180 gradi, garantendo un posizionamento dei componenti più delicato e preciso.
La velocità di posizionamento raggiunge: 4.000 CPH con visione attiva.
5.000 CPH con visione disattivata.
Binario di guida automatico e capacità di produzione continua
Dotato di un sistema di binari guida automatici da 1,5 metri che si collega a trasportatori universali, consentendo l'alimentazione, l'allineamento e l'espulsione automatica del PCB.
Supporta la creazione di una-linea di produzione SMT unica, con un risparmio effettivo di tempo e manodopera.
Anche con il sistema di binari di guida installato, la superficie di lavoro rimane utilizzabile per posizionare vassoi e bobine di nastro corto.
Sistema di alimentazione elettronico altamente compatibile
NeoDen4 utilizza alimentatori elettronici di nuova concezione che facilitano la facile sostituzione della bobina e l'installazione stabile. Incorporando la tecnologia di correzione degli errori di alimentazione, garantisce una raccolta fluida e riduce al minimo la deviazione.
La macchina offre una forte compatibilità, accogliendo:
- Alimentatori bobina fino a 48 8 mm (rotaie sinistra e destra)
- Fino a 5 alimentatori vibranti (per componenti alimentati a tubo-)
- Fino a 5 vassoi IC
Parametro macchina NeoDen4 SMT
| Specifiche di base | Modello:NeoDen4 |
| Struttura della macchina: portale singolo con4 teste | |
| Parametri di prestazione | Tasso di posizionamento (Visione disattivata):5.000 CPH |
| Tasso di posizionamento (Visione attiva):4.000 CPH | |
| Metodo di allineamento: Stage Vision | |
| Precisione del posizionamento:±0,02 mm | |
| X-Y Ripetibilità:±0,02 mm | |
| Rotazione:±180 gradi | |
| Gamma dei componenti | Dimensione minima del componente:0201 |
| Dimensione massima del componente:32*32mm | |
| Altezza massima del componente:5 mm | |
| Sistema di alimentazione | Alimentatori nastro:48 pezzi (tutti 8 mm) |
| Alimentatore di vibrazioni:5 pezzi | |
| Alimentatore a vassoio:5 pezzi | |
| Dimensioni compatibili con PCB | Dimensione massima:280 x 1500 mm |
| Dimensioni della tavola con 1 vassoio per waffle:140 x 1500 mm | |
| Rotaie automatiche:1,5 metri | |
| Hardware e alimentazione | Controllo principale: GUI (interfaccia utente grafica) |
| Fornitura di energia elettrica:110V/220V | |
| Energia:180W | |
| Dimensioni della macchina:870(L) x 680(L) x 480(A) mm | |
| Dimensioni applicabili al PCB | Dimensione massima:310 x 1500 mm |
| Dimensioni cartone con vassoio abilitato:140 x 1500 mm | |
| Software e servizi | Aggiornamenti di sistema: supporta gli aggiornamenti di sistema remoti |
| Supporto tecnico: supporto tecnico a vita e aggiornamenti di sistema |
Video della macchina SMT NeoDen4
Linea NeoDen 4 SMT
Informazioni commerciali
MOQ: 1 pz
Dettagli dell'imballaggio: Imballaggio in cassa di legno
Tempi di consegna: 3-7 giorni
A proposito di NeoDen
Fabbrica
Fatti rapidisu NeoDen
- Fondata nel 2010, 200+ dipendenti, 8000+ mq. fabbrica.
- NeoDen fornisce una linea SMT-unica.
- Clienti 10000+ di successo in tutto il mondo.
- 30+ Agenti globali coperti in Asia, Europa, America, Oceania e Africa.
- Centro di ricerca e sviluppo: 3 dipartimenti di ricerca e sviluppo con 25+ ingegneri professionisti di ricerca e sviluppo.
- Certificato CE e ottenuto 50+ brevetti.
- 30+ ingegneri del supporto tecnico e del controllo qualità, 15+ vendite internazionali senior, risposta tempestiva ai clienti entro 8 ore, fornitura di soluzioni professionali entro 24 ore.
Mostra
Certificazione
Domande frequenti
D: Quali componenti può gestire la macchina pick and place NeoDen 4?
R: NeoDen4 supporta componenti tra cui 0201, BGA, QFN e strisce LED di 0,8 m/1,2 m/1,5 m di lunghezza.
Gestisce componenti di dimensioni da 0201 a TQFP240, con un'altezza massima di 5 mm.
D: Qual è il tasso di posizionamento della macchina SMT NeoDen 4?
- Con visione: 5.000 CPH
- Senza vista: 10.000 CPH
D: Quali sono le caratteristiche principali della macchina pick and place NeoDen 4 SMT?
- Doppio sistema di visione (telecamere su/giù) per un'elevata precisione di posizionamento.
- Binari automatici doppi per alimentazione continua di PCB.
- Alimentatori elettronici con funzionalità di correzione degli errori.
- 4 teste con rotazione di 360 gradi (da -180 gradi a 180 gradi).
- Supporta gli aggiornamenti del sistema remoto e l'integrazione automatica del trasportatore.
D: A chi è adatta la macchina NeoDen 4 PnP?
R: Il NeoDen4 è l'ideale perlinee di produzione su piccola e media scala-, laboratori, centri di prototipazione e aziende-attente al budget che richiedono elevata precisione senza lavoro manuale.
D: La macchina a montaggio superficiale NeoDen 4 richiede un'alimentazione d'aria?
R: No. La macchina è dotata di una pompa a vuoto interna e non necessita di alimentazione d'aria esterna.
